铜包钢线简称CCS

铜包钢线简称CCS

铜包钢线是以钢线为芯体,在其表面上覆一层铜的复合线材,如图1所示结构。铜包钢线在性能上兼备了钢的高强度、耐高温软化的机械性能和铜导电率高、接触电阻小的电性能,因而具有传导效率高,材料成本低,抗拉断力大,质量轻,耐磨损的特点。它在电缆行业中可代替铜导体作为分配线或在通信业中用作电话用户线、高频传输电缆的导体。

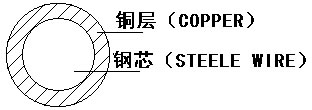

图1,铜包钢线结构视图

铜包钢线由钢芯线和紧密包覆其外的铜层构成,铜包钢线按导电率可分为21%IACS、30%IACS和40%IACS(IACS国际退火铜标准导电率)三种。铜包钢线按力学性能(退火状态)可分为软态(A)、硬态(HS)和超硬态(EHS)。铜包钢线经过深加工,还可加工成镀银铜包钢线、镀锡铜包钢或镀铅合金铜包钢线。一般CATV电缆采用30%的软态铜包钢作内导体。


铜包钢线的表示方法:

铜包铜线执行的标准:

铜包钢线执行的标准有:ASTM B 22704-04《拉制硬态铜包钢线》、ASTM B 910/B910M-04《退火态铜包钢线》、ASTM B 869-04《CATV同轴电缆用铜包钢线》和ASTM B 452-02《电子产品用铜包钢线》。也有按GB12269-91、YD/T 722-94、BS4087-1989、ASTM B227-93、ASTM B3452-93等标准生产。

铜包钢线将钢的高强度与铜的高导电性和抗腐蚀性相结合,使它已成为通信、电力、电子行业中的理想导线。钢表面所包覆的铜层越厚,直流导电率越高。由于铜包钢线具有优越的强度、导电性和焊接性好,便于自动化操作,因而,也被广泛用于电子元器件的引线。铜包钢线镀银后有更强的导电性和导热性,且耐腐蚀性和高温下的抗氧化性也有提高。可用作射频电缆的芯线,在航空器和医疗器械设备中用作连接线。
2/铜包钢线物理性能,如表1所示
表1,铜包钢线物理特性

导体种类

规 格

铜层体

积比(%)

铜层质量 比(%)

密度(g/cm3)

最大直流电阻率(Ω.mm2/m)

最小相对导电率(%IACS)

最小抗拉强度(Mpa)

铜包

钢线

21%IACS

13.6

15.2

7.99

0.08210

21

400(软态)

825(硬态)

30%IACS

21.3

23.6

8.02

0.05747

30

380(软态)

760(硬态)

40%IACS

32.6

35.6

8.15

0.04310

40

350(软态)

700(硬态)

纯铜线

100%

100%

8.89

0.017241

100%

250(软态)

400(硬态)

品名

最大电阻率(20℃)Ω·mm2/m

CCS-21A、CCS-21H
CCS-30A、CCS-30H
CCS-40A、CCS-40H

0.08374
0.05862
0.04397
